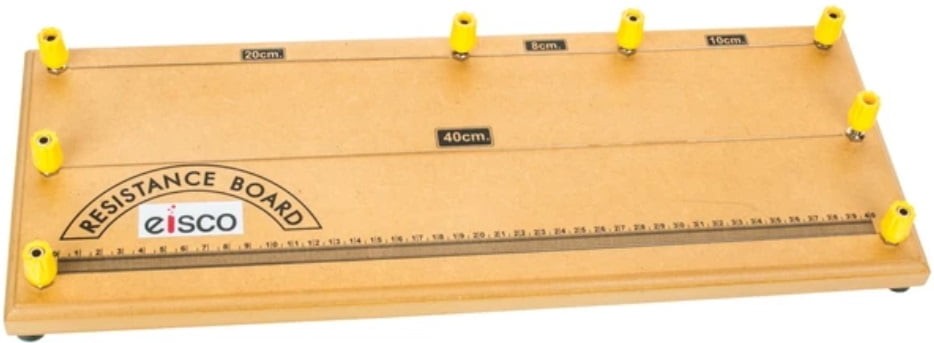

Бордът за изследване на съпротивление позволява да се изследва зависимостта на електрическото съпротивление от дължината и сечението на проводника. Включва три проводника с различно сечение в съотношение 1:2:4, поставени между 4 mm клемни гнезда върху дървена основа с размери 45 х 17 cm. При желание могат да се свържат и други проводници с различно сечение или материал (не са включени), използвайки същата подредба. Бордът може да се използва и като мост на Уитстоун или потенциометър.
Проводникът с най-голямо сечение е разделен на три секции (20 cm, 8 cm, 10 cm), всяка с 4 mm клемни гнезда. Проводникът със средно сечение е дълъг 40 cm, а проводникът с най-малко сечение е поставен върху 40 cm участък с възможност за измерване на междинни разстояния от 0 до 400 mm.
Всяка секция има обозначение за максималния ток и мощност, които могат да се осигурят:- най-голямо сечение: 1.3 A / 4.5 W
- средно сечение: 1 A / 4 W
- най-малко сечение: 600 mA / 3 W
Дървената основа е с размери 14 х 17 cm.
Внимание: Ако проводникът започне да се нагрява, прекратете работата на устройството за кратък период от време.
