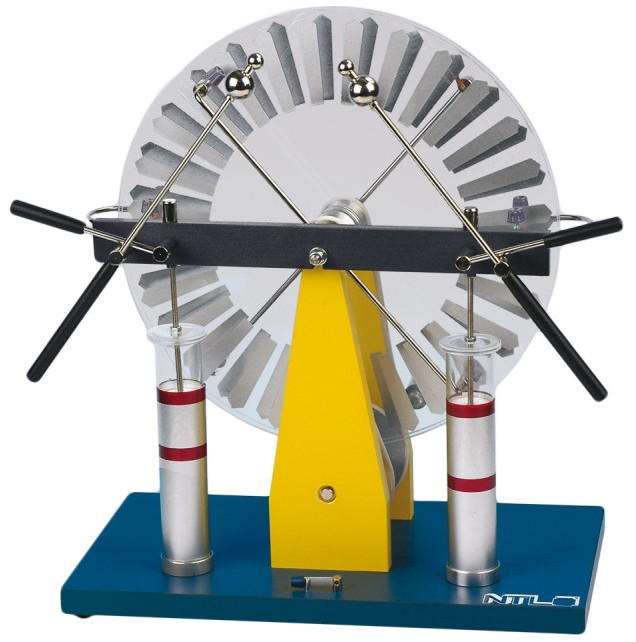

Машина на Уимшърст - Електростатичен генератор

Машината на Wimshurst стартира с малък заряд на една от проводящите плочи. Този заряд обикновено идва от околната среда, така че задвижванията няма да бъдат напълно неутрални. Ако в началото нямаше заряд, тази машина нямаше да направи нищо, тъй като се нуждае от заряд, за да предизвика заряд. Този заряд може да бъде положителен или отрицателен.

Докато колелото се върти, положителният заряд ще се придвижи към четката с два края на другия диск. Когато се подравни с тази четка, тя ще предизвика отрицателен заряд върху проводящата плоча точно пред нея на другия диск. Този отрицателен заряд от своя страна ще доведе до появата на положителен заряд върху пластината в другия край на четката.

Тъй като дисковете продължават да се въртят, първоначалният положителен заряд ще достигне до колекторните гребени от едната страна и след това ще бъде съхранен в кондензатора. Междувременно положителните и отрицателните заряди на другия диск ще се въртят в другата посока. Когато се изравнят с четката с двоен край на противоположния диск, те ще индуцират положителен и отрицателен заряд върху проводимите плочи пред тях.

Тези нови заряди ще се въртят, докато не се изравнят с другата четка с двоен край, предизвиквайки повече заряди, докато другите достигат събирателните гребени и се съхраняват. Този цикъл продължава, като все повече и повече заряди се индуцират и след това се съхраняват, докато не се разредят като искра. След това целият цикъл се повтаря.
