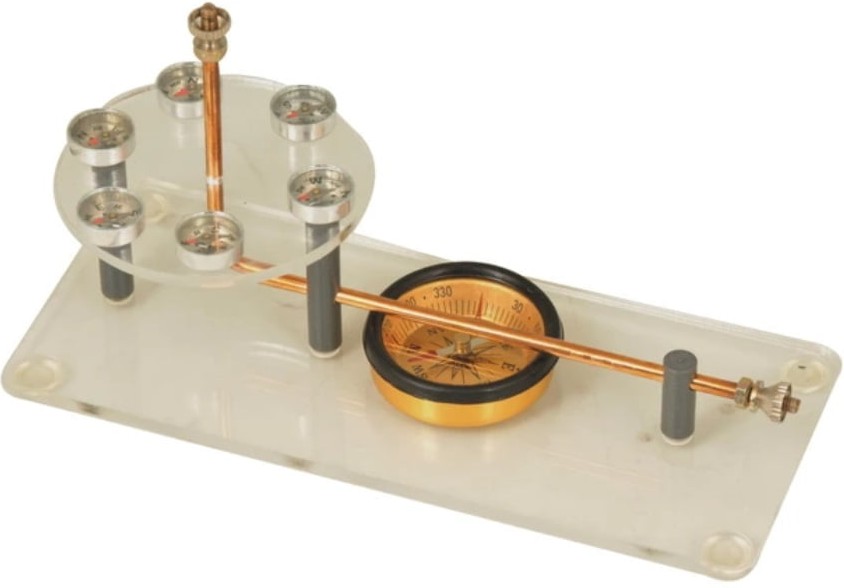

Учебният апарат е предназначен за изучаване на магнитното поле около проводник съгласно правилото на Ампер. Състои се от масивен месингов проводник с клеми, монтиран върху прозрачна пластмасова основа, което позволява ясна визуализация на явлението по време на експеримента.
Комплектът включва един голям компас с диаметър ∅ 45 mm и шест малки компаса с диаметър ∅ 16 mm, които се използват за наблюдение на ориентацията на магнитното поле около проводника.
Начин на използване и наблюдения:- към краищата на металния проводник се свързват щипки тип крокодил, които се включват към батерия
- за по-добра демонстрация се препоръчва използване на батерии с напрежение 4.5 V или 6 V
- малките компаси се разполагат около вертикалния метален проводник
- големият компас се поставя под хоризонталния проводник
- при протичане на електрически ток през проводника се наблюдава промяна в ориентацията както на малките, така и на големия компас
- малките компаси се подреждат така, че всеки от тях е допирателен към въображаем кръг, описващ магнитното поле около проводника
- при разполагане на компасите по-близо до проводника отклонението е по-голямо, а при по-голямо разстояние - по-слабо, в съответствие със закона на Ампер
- при изключване на батерията компасите се връщат в първоначалното си положение
Размери: 17.5 / 7.5 / 10 cm.
